Fuite d’injecteur : diagnostic précis et identification des causes
La détection d’une fuite injecteur représente une étape fondamentale dans le maintien de la fiabilité de votre moteur, surtout sur les véhicules à injection diesel haute pression. Une fuite à ce niveau peut engendrer des conséquences graves : perte de puissance, surconsommation, voire panne moteur. Confronter un tel problème nécessite une approche méthodique pour discerner ses causes profondes et éviter la récidive suite à une réparation sommaire.
Lorsque la combustion tourne au ralenti ou que des à-coups se manifestent à l’accélération, il est pertinent d’envisager une fuite au niveau des injecteurs, couplée ou non à d’autres symptômes. Un ralenti instable ou des vibrations inhabituelles doivent être interprétés comme des signaux d’alerte du système d’alimentation. Une inspection visuelle minutieuse du haut moteur permet souvent de repérer un suintement, une odeur de gazole ou des traces de calamine typiques d’un défaut d’étanchéité sur les joints d’injecteur ou les rondelles cuivrées.
Un propriétaire de berline diesel de 2019, Marc, avait remarqué une odeur persistante de carburant dans l’habitacle et une petite tâche sous son véhicule. Il a rapidement suspecté un problème d’injection. Après diagnostic, il s’avérait qu’une rondelle cuivrée défaillante causait une fuite en tête de l’un des injecteurs. Ce cas illustre bien l’importance d’un repérage précoce afin d’éviter une détérioration accélérée du moteur.
Causes courantes de fuites d’injecteurs et identification sur le terrain
La vulnérabilité du système d’injection provient de plusieurs sources, notamment :
- L’usure ou l’écrasement des joints injecteur (joints toriques et rondelles cuivrées).
- Un mauvais couple de serrage lors des interventions précédentes.
- Des résidus de calamine provoquant une étanchéité imparfaite.
- Un défaut d’usinage sur la culasse ou l’injecteur lui-même.
Chacune de ces causes impose une inspection appropriée, souvent associée à un diagnostic précis à l’aide d’un testeur d’étanchéité ou tout simplement par une recherche de suintements apparents après un nettoyage du bloc moteur.
| Symptôme | Cause probable | Vérification recommandée |
|---|---|---|
| Calamine autour de l’injecteur | Fuite par la rondelle cuivrée | Démontage de l’injecteur, nettoyage, remplacement du joint |
| Odeur de gazole | Joint torique défaillant ou fissuré | Remplacement de la bague d’étanchéité |
| Fuite visible au démarrage | Serrage insuffisant de l’injecteur | Resserrage au couple préconisé |
Un diagnostic rigoureux, à l’aide d’outillage mécanique adapté (clé dynamométrique, extracteurs d’injecteurs), permettra d’éviter les remplacements inutiles de pièces. Pour les cas résistants, un passage au banc d’essai chez un spécialiste de l’injection s’impose.
Si vous souhaitez approfondir ce sujet, la page sur le ralenti moteur diesel fournit également de précieuses indications liées aux problèmes d’injecteurs.
Après identification de la cause, la réparation consiste souvent en un remplacement joint ou une intervention plus poussée si plusieurs composants sont atteints.
Réparation d’un injecteur qui fuit : étapes, astuces et outillage mécanique
La réparation injecteur touché par une fuite requiert méthode et précision, car le système d’injection diesel fonctionne sous des pressions extrêmes. Il suffit d’une erreur de remontage ou d’un serrage incorrect pour provoquer une nouvelle fuite ou, pire, endommager la culasse. Cette section propose un guide détaillé pour remédier à un manque d’étanchéité efficacement, à partir du démontage jusqu’au retour à la performance initiale.
Avant toute intervention, il convient de bien identifier l’injecteur en cause et de nettoyer soigneusement la zone d’opération afin d’éviter la chute de résidus dans le conduit d’admission. Puis, la dépose de l’injecteur s’opère généralement ainsi :
- Débrancher la batterie pour la sécurité.
- Retirer le couvre-culasse pour accéder aux injecteurs.
- Débloquer les raccords d’injection et de retour gasoil.
- Extraire délicatement l’injecteur à l’aide de l’outillage mécanique adapté.
Certains modèles, en particulier chez les constructeurs allemands ou français, nécessitent l’usage d’un extracteur spécifique pour ne pas forcer sur le puits d’injecteur.

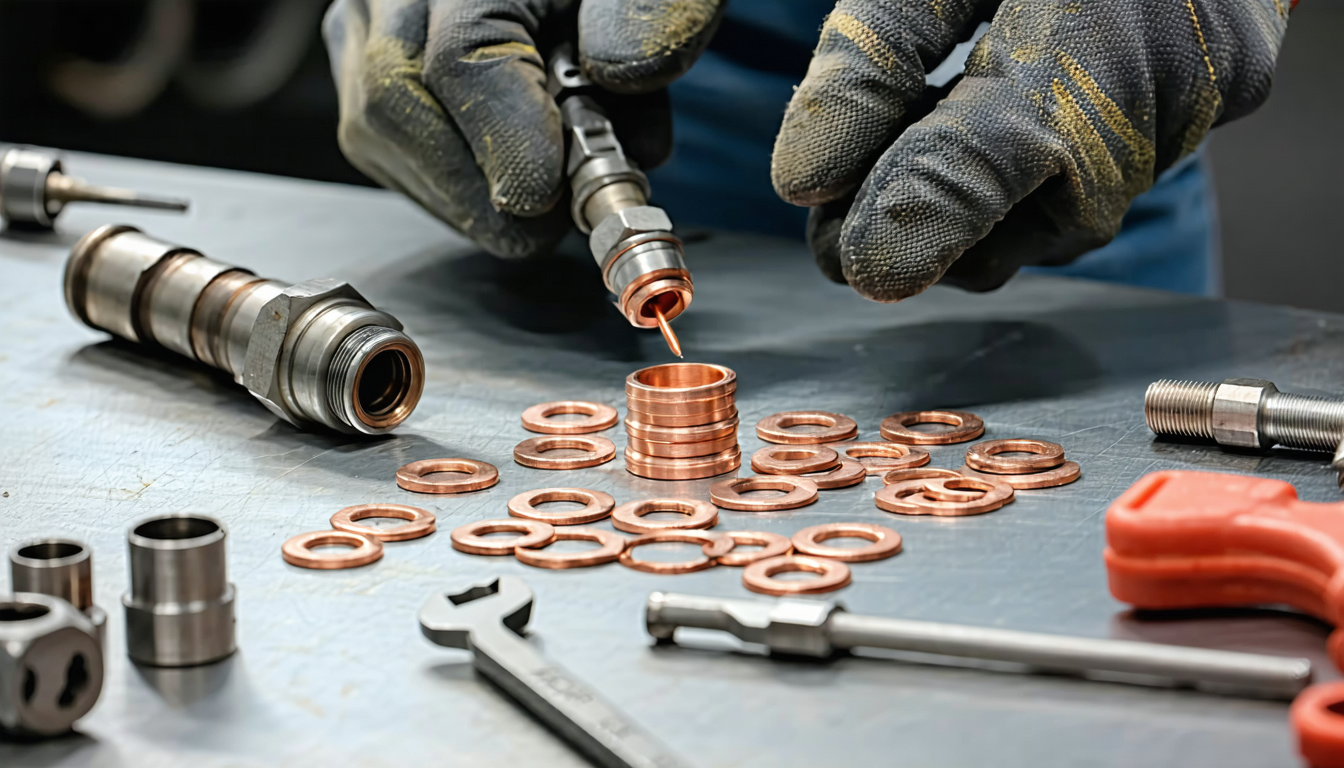

Remplacement des joints et rondelles cuivrées : procédure technique
Une fois l’injecteur déposé, l’examen des joints injecteur et rondelles cuivrées permet d’évaluer le degré d’usure. Ces rondelles assurent l’étanchéité entre la base de l’injecteur et la culasse. Toute déformation, corrosion ou calamine impose leur remplacement immédiat :
- Nettoyer impeccablement le puits d’injecteur avec une brosse ou un outil rotatif adapté.
- Installer la nouvelle rondelle cuivrée (de préférence neuve à chaque remontage, pour garantir l’étanchéité moteur).
- Placer le joint torique neuf sur l’injecteur.
- Remonter en appliquant le couple de serrage constructeur, en utilisant une clé dynamométrique.
Il est indispensable de procéder à un contrôle de l’étanchéité moteur après réparation, en démarrant le véhicule quelques minutes, puis en vérifiant l’absence de résidu ou de fuite de carburant.
| Étape | Action recommandée | Outil nécessaire |
|---|---|---|
| Démontage | Déposer l’injecteur sans abîmer le siège | Extracteur spécifique |
| Nettoyage | Éliminer tous les dépôts de calamine | Brosse métallique, aspirateur de copeaux |
| Serrage final | Appliquer un couple homogène | Clé dynamométrique |
La remise en état d’un injecteur n’est pas à prendre à la légère. Un outillage de précision et une expertise en diagnostic s’avèrent indispensables pour prévenir toute récidive. Pour vous aider, le remplacement du faisceau d’injecteurs est également traité en détail sur le site Garage Ouvert.
La rigueur dans les gestes, le bon choix des pièces et l’attention portée aux détails sont les gages d’une intervention réussie, se traduisant par le retour à une parfaite étanchéité moteur.

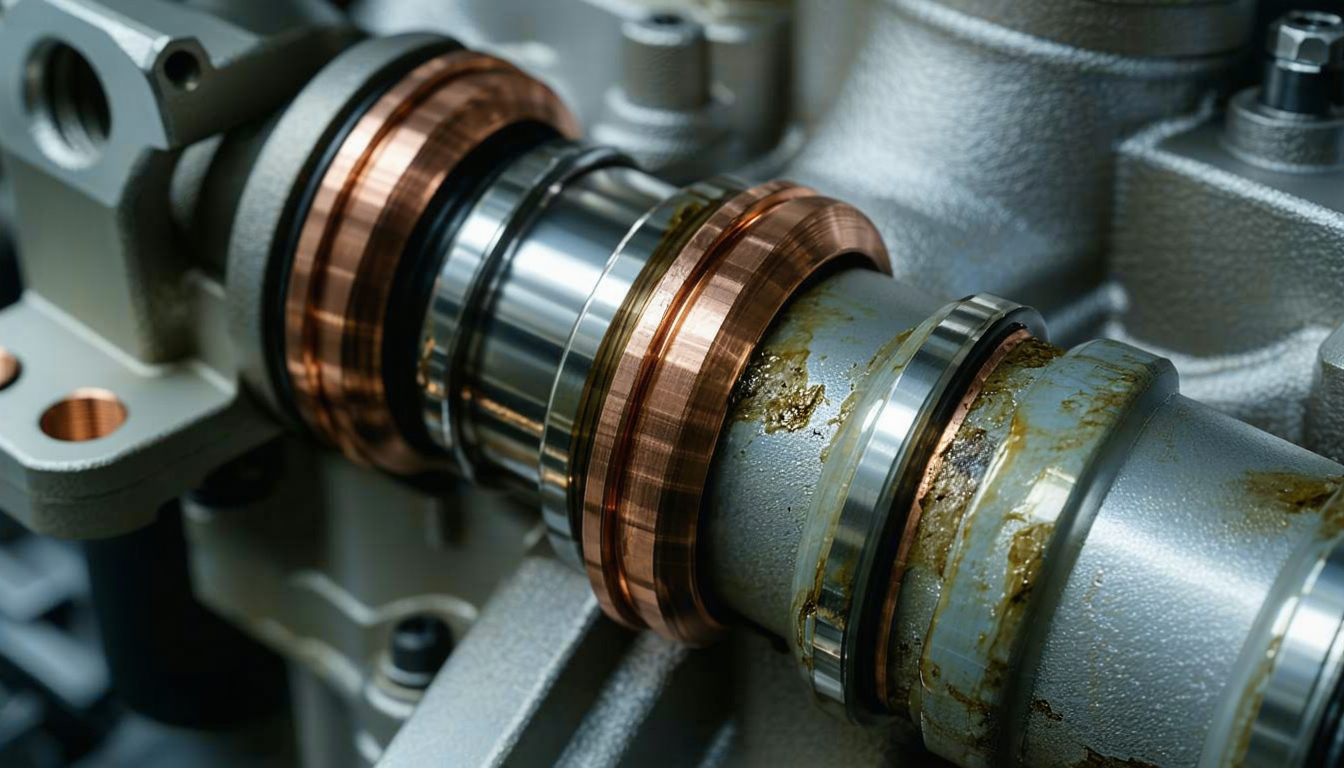

L’importance des joints injecteur et rondelles cuivrées dans l’étanchéité moteur
Le rôle des joints injecteur et des rondelles cuivrées dans la préservation de l’étanchéité moteur ne doit jamais être minoré. Le gasoil, propulsé sous plusieurs centaines de bars, nécessite une barrière parfaitement hermétique pour éviter les remontées d’hydrocarbures ou de gaz brûlés dans l’huile moteur, potentiellement désastreux à moyen terme.
Il arrive fréquemment d’oublier que la fatigue de ces composants n’est pas immédiate : même un joint visuellement correct peut avoir perdu ses propriétés élastiques, devenant fragile à la chaleur moteur et aux cycles répétés. Les rondelles cuivrées, quant à elles, évoluent sous l’effet des pressions et de la température, s’écrasant peu à peu et risquant de perdre leur capacité de colmatage.
- Le remplacement systématique lors de chaque dépose d’injecteur.
- L’utilisation de pièces d’origine ou de qualité équivalente.
- La vérification du bon état du siège d’injecteur sur la culasse : absence de rayures, calamine ou dépôt.
- Le respect du couple de serrage indiqué par le constructeur.
À la moindre négligence, la fuite d’injecteur peut revenir rapidement. Par ailleurs, les conséquences d’un défaut d’étanchéité augmentent : mauvaise combustion, hausse des émissions, dilution du lubrifiant moteur et formation accélérée de suies.
| Type de joint | Matériau | Fréquence de remplacement | Conséquence défaut |
|---|---|---|---|
| Joint torique | Caoutchouc/Viton | À chaque dépose | Suintement, perte de pression |
| Rondelle cuivrée | CuiVRE pur ou allié | Obligatoirement à chaque démontage | Fuite, calamine, panne moteur |
Un mécanicien averti ne se contentera jamais de “recycler” une ancienne rondelle cuivrée, même en la retournant. L’investissement dans des consommables de qualité, pour quelques euros, est un gage de pérennité du moteur.
Pour approfondir la compréhension de ces enjeux techniques, le nettoyage du circuit d’injection est une opération complémentaire essentielle, tout comme la réussite d’un contrôle antipollution qui dépend en partie de l’étanchéité du système d’injection.
Les erreurs à éviter lors d’une intervention sur une fuite d’injecteur
Trop souvent, la réparation d’une fuite injecteur vire au casse-tête par manque d’informations techniques ou de rigueur dans l’exécution. Plusieurs erreurs communes sont régulièrement rencontrées, nuisant à l’efficacité de l’intervention et à la fiabilité du moteur.
La première d’entre elles est de négliger le nettoyage du siège de l’injecteur avant la pose de la nouvelle rondelle cuivrée. Toute calamine ou dépôt empêche un contact parfait, source de fuite récurrente. De même, l’emploi d’outils inadaptés risque d’endommager le puits ou l’injecteur lui-même, augmentant les coûts de réparation.
- Ne pas remplacer les joints à chaque démontage (risque d’étanchéité compromise).
- Resserrer manuellement sans utiliser de clé dynamométrique (risque de casse ou de non-étanchéité).
- Laisser des résidus dans le conduit d’injection (source potentielle de serrage moteur).
- Réutiliser des rondelles cuivrées écrasées ou déformées.
- Oublier de contrôler les codes injecteurs (gestion électronique perturbée).
L’exemple de Paul, jeune garagiste indépendant, illustre bien ces dangers : en réutilisant une ancienne rondelle, son client est revenu trois semaines plus tard avec une nouvelle fuite et des cliquetis excessifs. Un démontage complet a été nécessaire pour corriger cette fausse économie.
| Erreur fréquente | Conséquence | Prévention |
|---|---|---|
| Oublier le nettoyage du siège d’injecteur | Calamine, nouvelle fuite | Nettoyer minutieusement avant toute repise |
| Serrage manuel “à l’œil” | Écrasement, fissure ou relâchement | Respecter le couple constructeur |
| Réutiliser une vieille rondelle | Fuite persistante | Rondelle neuve obligatoire à chaque fois |
Pour réduire ces risques, se familiariser avec le remplacement des injecteurs est plus que conseillé. Un entretien préventif régulier adossé à une bonne hygiène de démontage garantit la tranquillité d’esprit à long terme.
La prochaine section offre un panorama sur l’entretien optimal du système d’injection, un levier clé pour éviter la répétition de pannes liées aux joints et rondelles cuivrées.
Techniques avancées pour l’entretien injecteur et la prévention des fuites
Entretenir le système d’injection n’est pas un simple geste isolé mais un processus de prévention. Un entretien injecteur rigoureux prolonge la durée de vie des joints et rondelles cuivrées, limitant le risque de diagnostic fuite imprévu et d’immobilisation coûteuse du véhicule.
Tout professionnel ou passionné averti privilégiera l’usage d’additifs spécifiques nettoyant les injecteurs et la surveillance régulière de l’état des consommables lors de chaque entretien ou révision. Les symptômes à surveiller incluent un moteur qui “claque”, une consommation anormale ou des démarrages difficiles, tous indicateurs potentiels d’un début de fuite ou d’un encrassement du système.
- Utilisation périodique de nettoyants injecteurs adaptés à la technologie du moteur.
- Vérification des couples de serrage à chaque contrôle majeur.
- Remplacement préventif des joints, même en l’absence de fuite détectée.
- Surveillance du niveau d’huile, la dilution étant un signe de fuite interne (contrôle du niveau d’huile indispensable).
Certains ateliers proposent le démontage complet pour un passage aux ultrasons, une solution radicale en cas d’encrassement avancé. Les conducteurs chevronnés ne manquent jamais de faire vérifier la présence de calamine autour des injecteurs à chaque contrôle technique complémentaire.
| Méthode d’entretien | Fréquence recommandée | Bénéfices |
|---|---|---|
| Nettoyage additif du circuit | Tous les 20 000 km | Prévention de l’encrassement, entretien des joints |
| Remplacement préventif des joints | À chaque dépose | Élimine les risques de fuite |
| Vérification couples de serrage | À chaque entretien | Sécurise la fixation, évite l’usure prématurée |
Les véhicules modernes intègrent de plus en plus d’électronique, rendant les diagnostics plus fiables mais exigeants en matière de compétence. Pour aller plus loin, découvrez le guide sur l’entretien des injecteurs encrassés ainsi que l’analyse experte du manque de puissance lié à un défaut d’injection.
En résumé, un entretien assidu du système d’injection diesel, avec un soin apporté au remplacement des joints et rondelles cuivrées, protège durablement l’étanchéité moteur. Un entretien régulier permet de contenir les pannes et d’offrir à votre moteur une longévité optimale, tout en réduisant votre consommation de carburant et vos émissions polluantes à un niveau minimal.
