TUTO MECA : Remplacement de roulements de bras oscillant – Comprendre les enjeux mécaniques
Le remplacement d’un roulement de bras oscillant représente l’une des interventions les plus techniques de la maintenance moto. L’action n’est pas anodine : la pièce concernée supporte les contraintes dynamiques imposées par la suspension arrière lors des accélérations et freinages. Un roulement défectueux affecte non seulement la tenue de route, mais génère également des usures prématurées sur d’autres éléments, comme le kit chaîne, les amortisseurs et parfois même le cadre.
Lors du contrôle périodique des jeux, des craquements, du guidonnage ou du comportement flottant de l’arrière, le soupçon doit immédiatement se porter sur l’état des roulements de bras oscillant. Notons qu’un défaut d’étanchéité, une mauvaise lubrification ou le passage fréquent en environnement boueux accélèrent la dégradation des cages à aiguilles ou des roulements à billes, poussant inévitablement à leur remplacement.
Les conséquences d’un roulement abîmé sont multiples :
- Jeu latéral du bras, ressenti lors d’un levage sur béquille centrale
- Déformation anormale de la roue arrière lors de fortes charges
- Usure asymétrique des pneus ou de la bande de roulement (plus d’informations sur l’usure de la bande de roulement)
- Perte de stabilité à haute vitesse générant un wobble ou guidonnage difficile à corriger
- Crachin de graisse et rouille visible autour des portées
La maintenance régulière limite l’apparition de ces symptômes. Cependant, la réalité en 2025 démontre que l’allongement des intervalles d’entretien, l’usage croissant de pistes off-road ou encore les road trips en conditions extrêmes multiplient ces opérations à réaliser soi-même ou en atelier spécialisé.
| Symptôme | Risque potentiel | Solution recommandée |
|---|---|---|
| Jeu anormal au point d’articulation | Dégradation de la géométrie, instabilité | Remplacement complet du roulement |
| Grincement ou craquement en mouvement | Usure des cages ou manque de lubrification | Contrôle, nettoyage puis changement si besoin |
| Analyse visuelle : graisse souillée, fuite d’eau | Corrosion interne, risque de blocage | Démontage puis installation d’un nouveau roulement |
Prendre le temps d’identifier chaque bruit et chaque sensation suspecte est la première étape vers un entretien réussi. La prochaine section détaillera les outils professionnels nécessaires pour optimiser ce type de réparation.
Outils spécialisés pour le remplacement du roulement de bras oscillant : focus sur les kits et extracteurs
En entrant dans le vif du sujet, les outils spécialisés constituent la clé d’un remplacement sécurisé et efficace des roulements de bras oscillant. Le marché actuel propose différents kits, tels que l’outil Motion Pro ou les solutions JMP, véritablement adaptés à toutes générations de deux-roues, de la sportive à la trail.
Un outillage professionnel permet d’éviter la détérioration de l’alésage du bras ainsi que celle du nouveau roulement lors du montage. Un amateur averti, comme un professionnel chevronné, saura que la précision prime : surface de contact mal engagée, force mal répartie ou faux axe peuvent conduire à une défaillance prématurée, à des bruits suspects, voire à une panne totale de l’articulation.

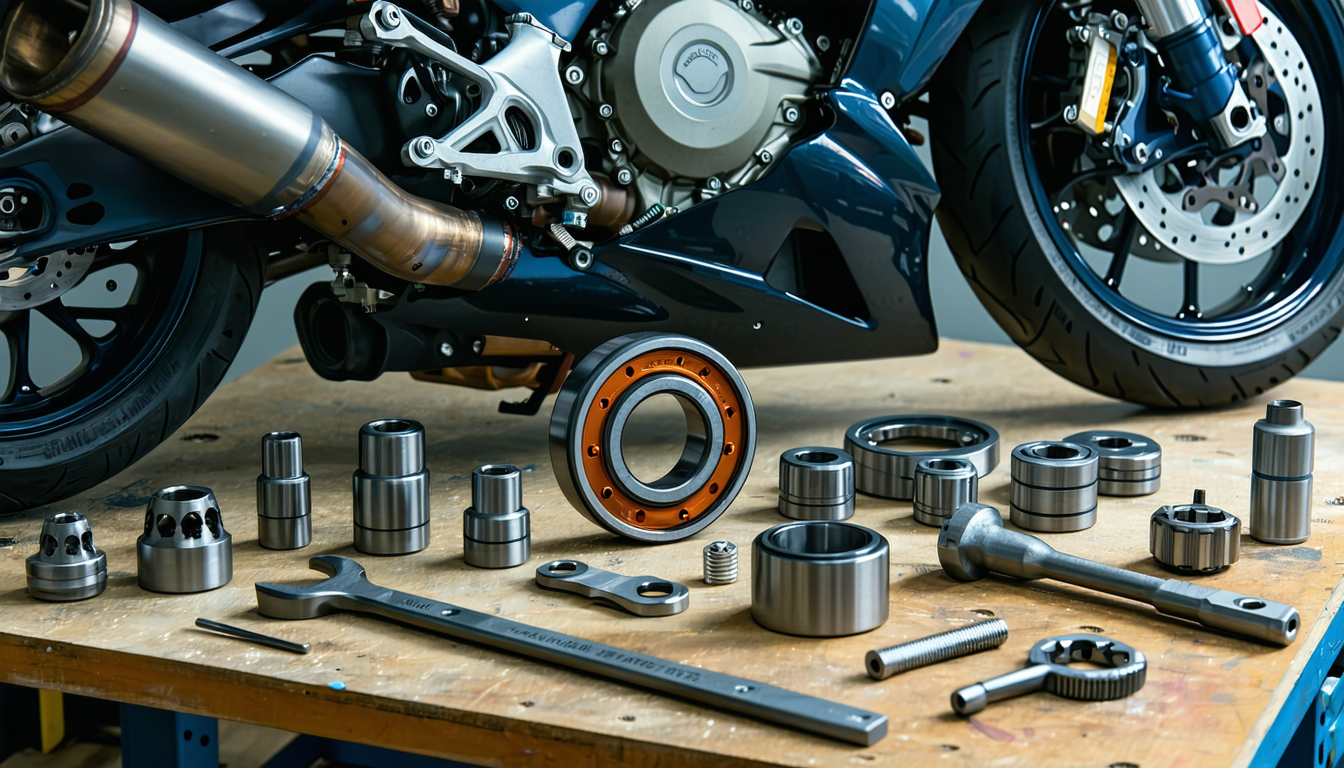

Composition typique d’un kit de remplacement de roulements
- Extracteurs de différents diamètres (entre 20 et 22 mm pour la majorité des motos modernes)
- Axe fileté de grande longueur pour l’extraction en douceur
- Entretoises d’adaptation, adaptées selon la marque et la géométrie du bras oscillant
- Douilles de pression pour un montage précis du nouveau roulement
- Graisse spécifique haute température pour la lubrification lors de la réinstallation
Abordons le cas d’un passionné, Lucas, qui possède une moto de cross et effectue son entretien après chaque compétition : il opte pour le kit de changement Motion Pro. Grâce aux différents adaptateurs fournis, il parvient à extraire un roulement grippé sans endommager le bras ni devoir recourir à la presse hydraulique de l’atelier voisin. La robustesse des extracteurs (acier trempé, traitement anticorrosion) constitue un gage de répétabilité et donc d’économie sur le long terme.
| Composant du kit | Fonction | Adaptabilité |
|---|---|---|
| Extracteur de 21mm / 26mm | Dépose des vieux roulements | Sportives, trails, anciennes |
| Douille de montage 22mm / 27mm | Insertion sans choc | Motos récentes (2020+) |
| Axe fileté | Force uniforme, pas de déformation | Universelle |
Certains kits embarquent même des tutos vidéo pour accompagner les mécaniciens moins aguerris, tandis que les ateliers professionnels disposent déjà de presses ou de vérins hydrauliques. Toutefois, l’outillage dédié garantit une intervention plus rapide et sécurisée, directement dans votre garage.
L’importance d’utiliser des outils adaptés se retrouve d’ailleurs dans tous les aspects de la mécanique moto, du remplacement de roulement de roue à l’ajustement du kit de direction. Nous allons à présent explorer les différentes étapes de démontage, pièce par pièce.

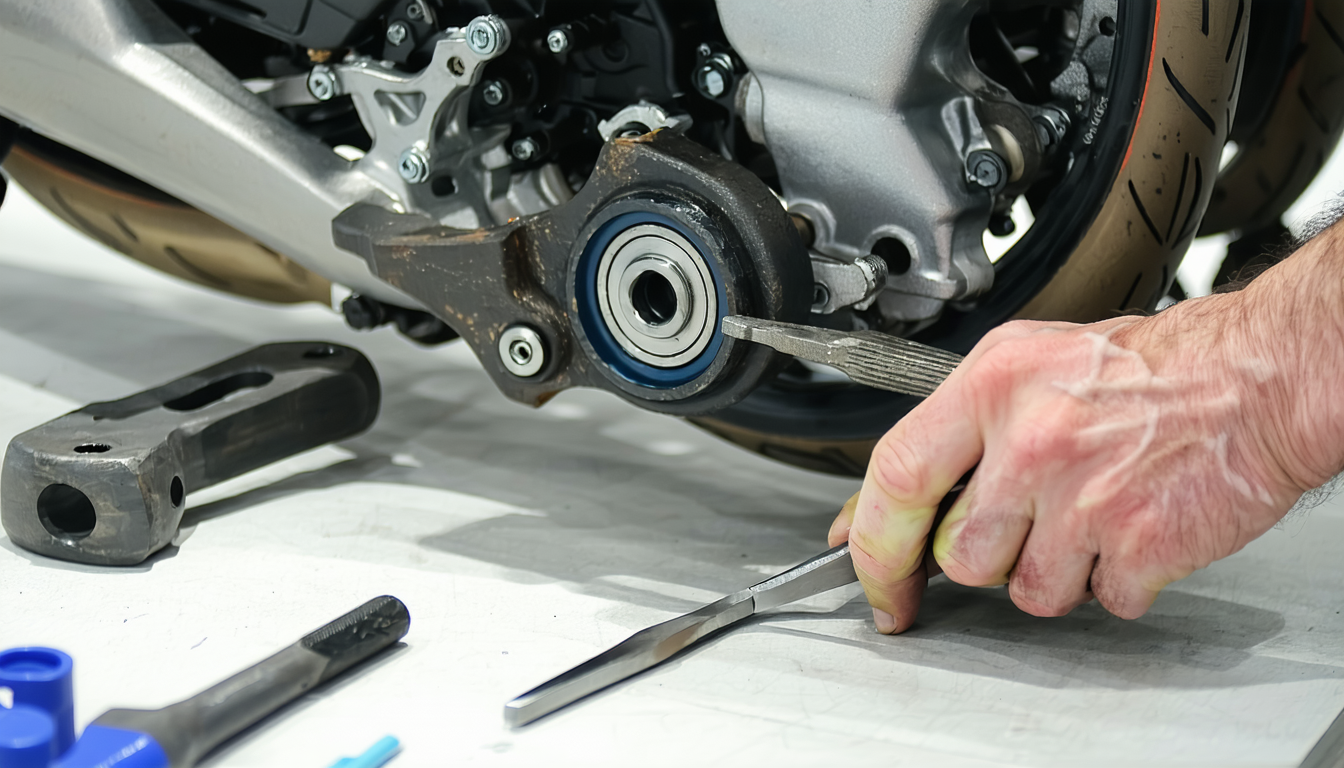

Étapes détaillées de démontage du bras oscillant et extraction du roulement
Après avoir sélectionné le bon outil spécialisé, vient le moment crucial du démontage. Cette séquence nécessite méthode et précision. Pour illustrer, prenons l’exemple de Marie, utilisatrice d’un trail 650 cm³, qui entame l’opération après avoir détecté un jeu suspect au bras oscillant suite à un long périple sur piste caillouteuse.
Voici les étapes fondamentales à suivre, qu’il s’agisse d’une moto de ville, d’une routière ou d’une machine tout-terrain :
- Déposer la roue arrière en desserrant l’axe et la chaîne.
- Démonter ou désolidariser l’amortisseur et, si besoin, les biellettes, selon la configuration choisie par le constructeur.
- Sortir l’axe de bras oscillant en poussant doucement, tout en notant les rondelles, entretoises ou joints toriques.
- Nettoyer soigneusement toutes les portées et repérer visuellement l’état des roulements.
- Utiliser l’extracteur adéquat du kit Motion Pro : engagement par pression progressive, évitant les coups de marteau qui abîment les cages.
Une attention particulière doit être portée aux joints d’étanchéité, car la moindre infiltration d’humidité condamne à terme le nouveau roulement. Certains indices, comme un axe marqué ou de la graisse liquéfiée, imposent un contrôle plus global du système.
| Étape | Attention particulière | Frequence de contrôle |
|---|---|---|
| Dépôt de la roue | Ne pas perdre les entretoises | À chaque changement de pneu |
| Démontage amortisseur | Soutenir le bras oscillant pour éviter une chute soudaine | En fonction de l’utilisation |
| Extraction du roulement | Progressivité, éviter les à-coups | Dès détection d’un jeu |
De nombreux guides illustrés et vidéos sont également accessibles pour visualiser chaque étape ; ne pas hésiter à consulter, par exemple, un tuto complet de Motion Pro ou des extraits pris en situation réelle.
Une fois la pièce déposée, on s’attarde sur l’analyse des traces d’usure : piste marquée, micro-piqûres, graisse délavée.? Tous ces éléments témoignent d’un manque ou d’une surcharge d’entretien. Avec la bonne approche, chaque remplacement devient un geste sûr et efficace, dans le respect de la mécanique de précision. La section suivante s’attardera précisément sur les meilleurs outils pour la phase de remontage.
Montage du nouveau roulement : astuces professionnelles et erreurs à éviter
L’étape du remontage du roulement de bras oscillant, si elle paraît simple sur le papier, requiert une minutie extrême. À ce moment précis, toute inattention peut dégrader l’intégrité même du bras, du roulement ou de l’étanchéité globale. On constate que trop de motards, par méconnaissance ou pour gagner du temps, omettent de suivre la procédure correcte. Le risque : montage de travers, déformation de la cage, infiltration d’eau ou de poussière.
Voici une liste des points critiques à surveiller :
- Vérifier la propreté absolue de l’alésage avant de présenter le roulement neuf
- Graisser légèrement les portées et l’extérieur du roulement pour une installation douce
- Utiliser la douille spécifique, adaptée au diamètre, et exercer une pression uniforme via l’axe du kit
- Ne jamais marteler directement sur le roulement
- Contrôler l’absence de jeu et la fluidité de rotation une fois en place
- Remplacer systématiquement les joints d’étanchéité pour parfaire le montage
Prenons l’exemple d’un atelier inondé après une averse : un mécanicien pressé omet de sécher la cavité et monte le roulement à la hâte. Résultat : il faudra tout recommencer deux mois plus tard, le roulement ayant rouillé précocement. À l’inverse, le respect du protocole assure une longévité optimale et la redécouverte de la précision du train arrière.
| Astuces pro | Pour quelle étape ? | Effet garanti |
|---|---|---|
| Chauffer légèrement le bras au décapeur thermique | Avant insertion du roulement | Dilatation, pose sans forcer |
| Appuyer uniquement sur la bague extérieure | Insertion du roulement | Évite de désaxer la cage interne |
| Presser lentement et contrôler le parallélisme | Montage final | Pas de déformation, fonctionnement silencieux |
L’apport d’un outillage spécialisé, tel les montes/démonte-roulements JMP et Motion Pro, est indiscutable : aucune pièce écrasée, montage rapide et sans stress, même dans un simple garage amateur. Tout bon technicien lira toujours la notice fournie dans le kit, profitant des adaptations prévues pour chaque modèle de moto, du roadster de 2005 à la dernière trail connectée 2025.
Pour s’assurer d’un résultat sans reproche, faire un tour sur la prise de jeu, la fluidité du mouvement et la continuité de la protection étanche est impératif. Ce sont ces détails qui séparent la réparation amateur de la performance professionnelle. Nous aborderons concrètement, dans la partie suivante, l’entretien post-montage et les cycles de maintenance optimaux pour préserver votre système le plus longtemps possible.
À ce stade, il est intéressant de faire un parallèle avec d’autres organes comme les roulements d’alternateur, où le procédé de contrôle et de remplacement présente des similitudes précieuses à connaître.
Maintenance, vérification périodique et conseils pour prolonger la vie des roulements de bras oscillant
L’acte de remplacement du roulement de bras oscillant marque un nouveau départ pour votre moto, mais seul un entretien rigoureux et des contrôles réguliers préservent durablement cette performance. Savoir repérer les prémices d’une défaillance, organiser ses opérations de maintenance et choisir des lubrifiants adaptés fait toute la différence sur le long terme.
Voici les piliers d’une maintenance moto efficace :
- Inspecter la zone du bras oscillant à chaque vidange ou changement de plaquettes
- Vérifier l’absence de suintements, d’oxydation ou traces de contaminants à proximité des joints
- Appliquer une graisse spécifique (lithium, cuivre) lors de chaque démontage partiel
- Dégraisser et relubrifier suite à chaque passage en conditions humides, sableuses ou neigeuses
- Contrôler le serrage de l’axe lors de la vérification des amortisseurs
La sensibilité de ce point d’articulation trouve des équivalents mécaniques dans le fonctionnement des silentblocs, où la fatigue du matériau impacte également la stabilité. Les utilisateurs fréquentant les rallyes ou pratiquant le off-road renforcé constateront d’autant plus vite les bénéfices d’un entretien méthodique : stabilité accrue, usure uniformisée du pneu ou de la bande de roulement (en savoir plus sur les risques d’éclatement), économie substantielle sur les dépenses mécaniques.
| Intervalle conseillé | Action préventive | Impact sur la durée de vie |
|---|---|---|
| Tous les 10 000 km | Inspection visuelle, nettoyage, graissage | Allongement de la durée de vie de 30 % |
| Après chaque sortie intense (boue/pluie) | Lavage haute pression, séchage approfondi | Réduction du risque de rouille |
| À la moindre apparition de jeu | Contrôle immédiat et remplacement si besoin | Prévention des dégradations connexes |
En guise d’exemple, Pierre, utilisateur assidu d’un roadster, ignorait les légers points durs lors de la prise en courbe. Un simple contrôle préventif aurait permis de détecter un roulement commençant à gripper, préservant ainsi la précision de la géométrie arrière. Au fil des années, de nombreux motards témoignent que la rigueur dans les cycles d’entretien prévient bien des frayeurs et optimise la longévité de leur machine.
Le choix d’un bon outillage, la connaissance approfondie des procédés et l’attention aux détails constituent la base d’un système de rotation fiable, conditionnant la qualité de chaque virage et la sécurité sur route ou chemin.
- Privilégier toujours des kits éprouvés en compétition
- Systématiser l’emploi des outils adaptés à chaque type de bras oscillant
- Consulter les retours d’expérience et guides spécialisés pour affiner sa méthode
En somme, la maîtrise du remplacement des roulements de bras oscillant passe autant par la technique que par la passion de la mécanique moto – ce qui fait de chaque opération une occasion de perfectionner sa monture et d’assurer une fiabilité à toute épreuve.
